Просмотр метрик HDD для серверов в составе кластера

Общие сведения

Для серверов в составе кластера доступны функции мониторинга HDD, позволяющие просматривать различные параметры как в реальном времени, так и за выбранный период. Чтобы просмотреть информацию о хранилище сервера, необходимо перейти в раздел Серверы<Имя сервера>ОборудованиеСведения о HDDМетрики.

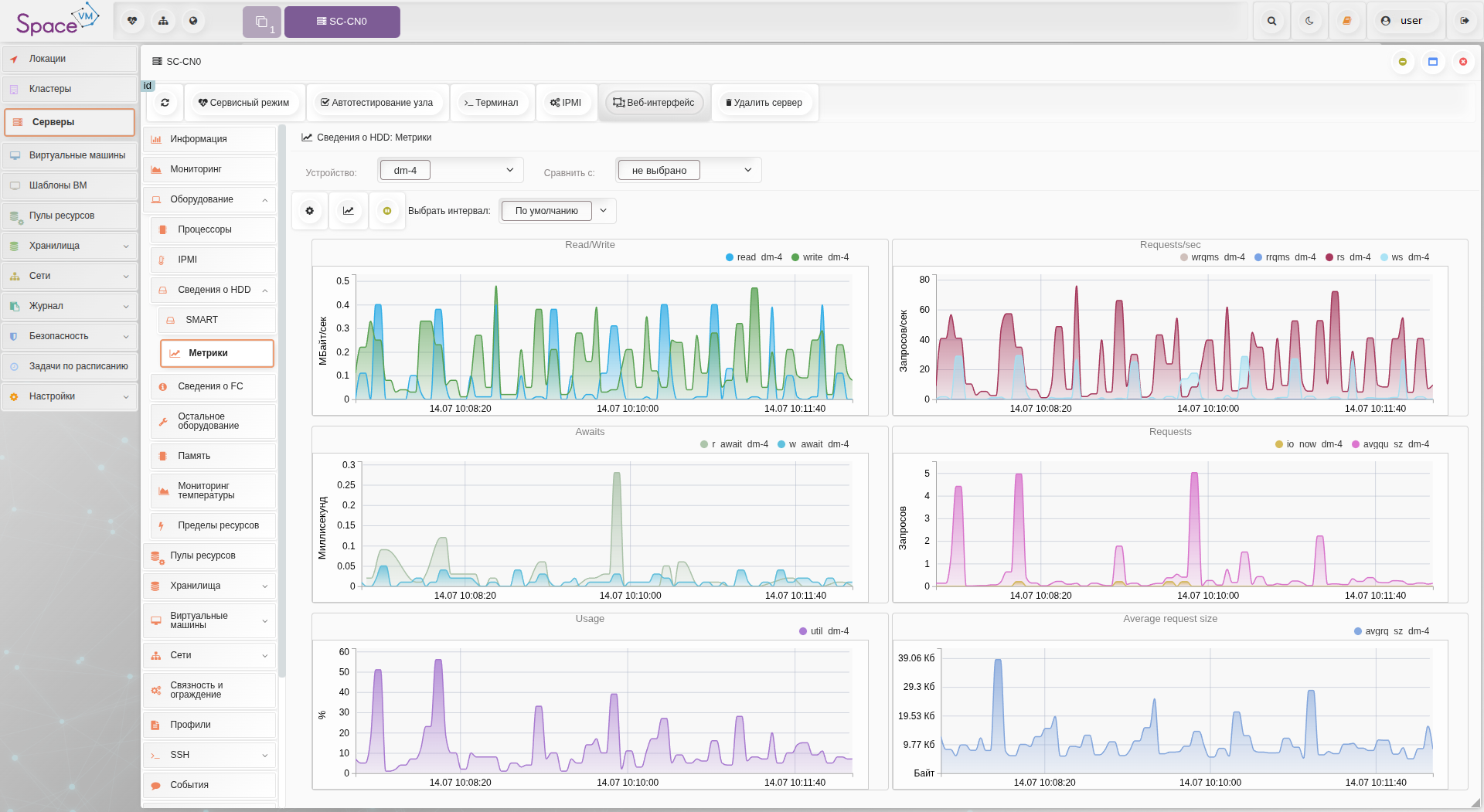

Окно «Метрики»



Раздел «Метрики»

В разделе можно просматривать метрики как локальных блочных устройств, так и LUNs. Доступны следующие опции:

  • «Устройство» – позволяет выбрать из списка необходимое хранилище.

  • «Сравнить с» – используется для сравнения метрик с другим устройством. При сравнении на графиках будут отображаться показатели двух устройств. По умолчанию второе устройство для сравнения не выбрано, и графики строятся по метрикам одного устройства.

  • image – Данное раскрывающееся меню позволяет выбрать дату и время начала и конца отображения данных. Пункт «Интервал между точками (секунд)» задает частоту отображения величин на графиках. Значение интервала по умолчанию зависит от размера графика: для суточного графика используется 60 секунд, для недельного – 500 секунд. Возможно выставить значения интервала от 1 секунды до 86400 секунд (24 часа).

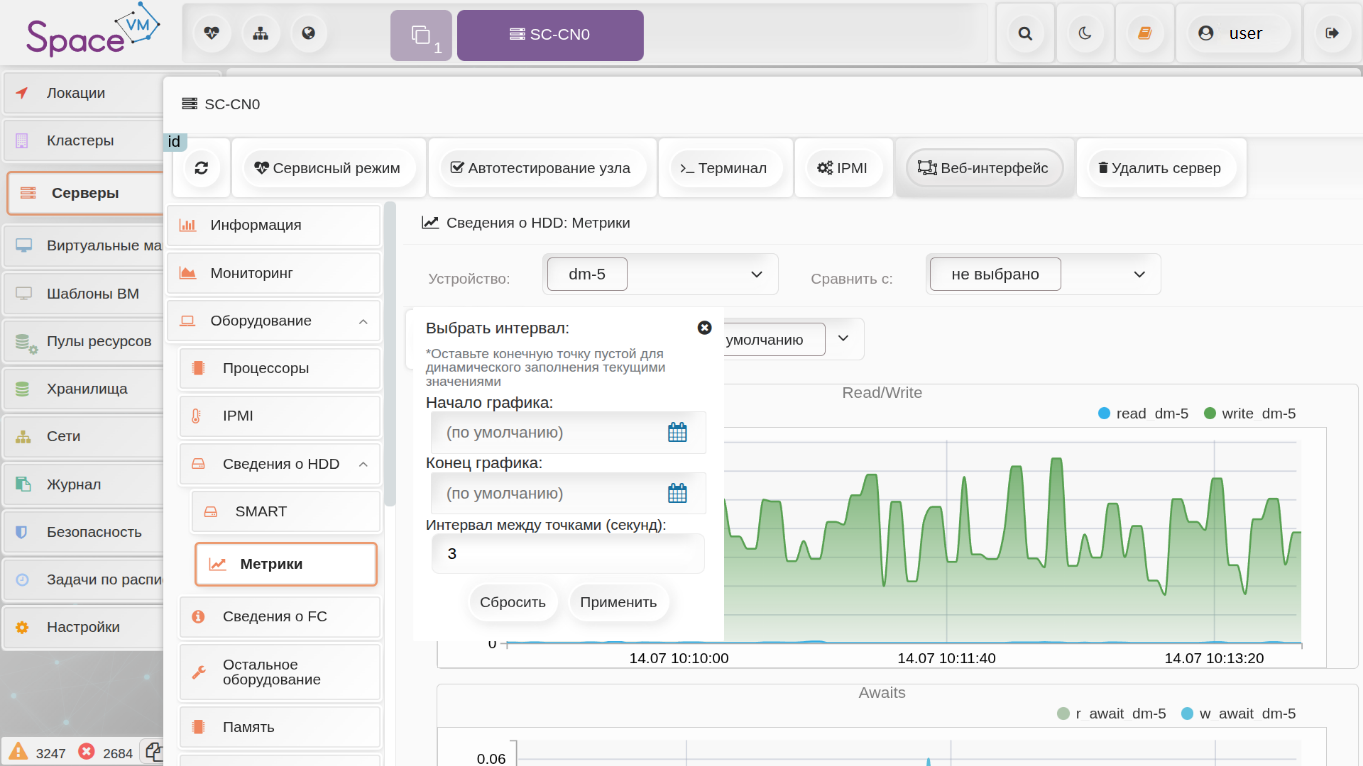

    Меню «Задать интервал»


  • chart.png – Активация этой опции позволяет изменять масштаб графиков вращением колеса «мыши». Для этого указатель «мыши» должен быть наведен на нужную диаграмму. Под каждым графиком отображается виджет, показывающий текущий масштаб графика относительно всего диапазона.

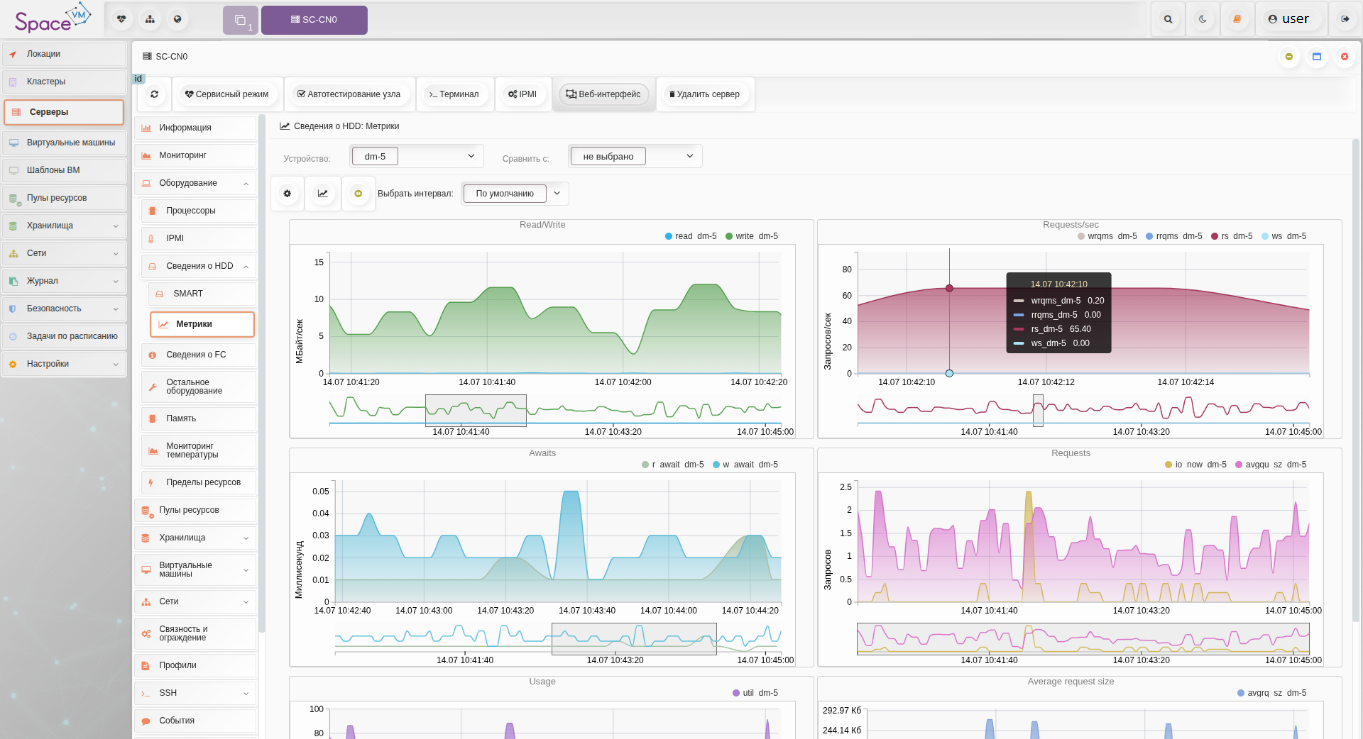

    Масштабирование


  • pause.png – Данная опция доступна только при отображении графиков в реальном времени (интервал по умолчанию). Опция приостанавливает построение графика по актуальным данным. После возобновления график строится с учетом накопленных данных за время паузы.

  • «Выбрать интервал» – позволяет выбрать из выпадающего списка один из заданных интервалов: «Час», «День» и т.д. В случае ручной настройки в меню «Задать интервал», будет отображаться значение интервала: «Пользовательский».

Выбор устройства для отображения

В списке «Устройства» отображаются системные устройства без указания точек монтирования или других подробностей. Форматы имен устройств:

  • dm-n – (dm – device mapper) виртуальные блочные устройства: LVM-тома, программные RAID-массивы, подключенные LUNs.
  • sdx – (sd – SCSI disk) локальные блочные устройства с интерфейсами SCSI, SATA или USB.
  • srn – (sr – SCSI CD-ROM) физические и виртуальные приводы оптических дисков.
  • nbdn – (nbd – network block device) удаленные блочные устройства, которые подключены как локальные виртуальные блочные устройства. Возможно подключать, как физические устройства, так и образы дисков. Например, утилита qemu-nbd позволяет подключить виртуальный диск qcow2 к свободному nbd.

Чтобы узнать подробности о dm-устройствах в системе, необходимо выполнить команду shell:

dmsetup ls

В выводе команды будут указаны все устройства device mapper с основными и вспомогательными номерами.

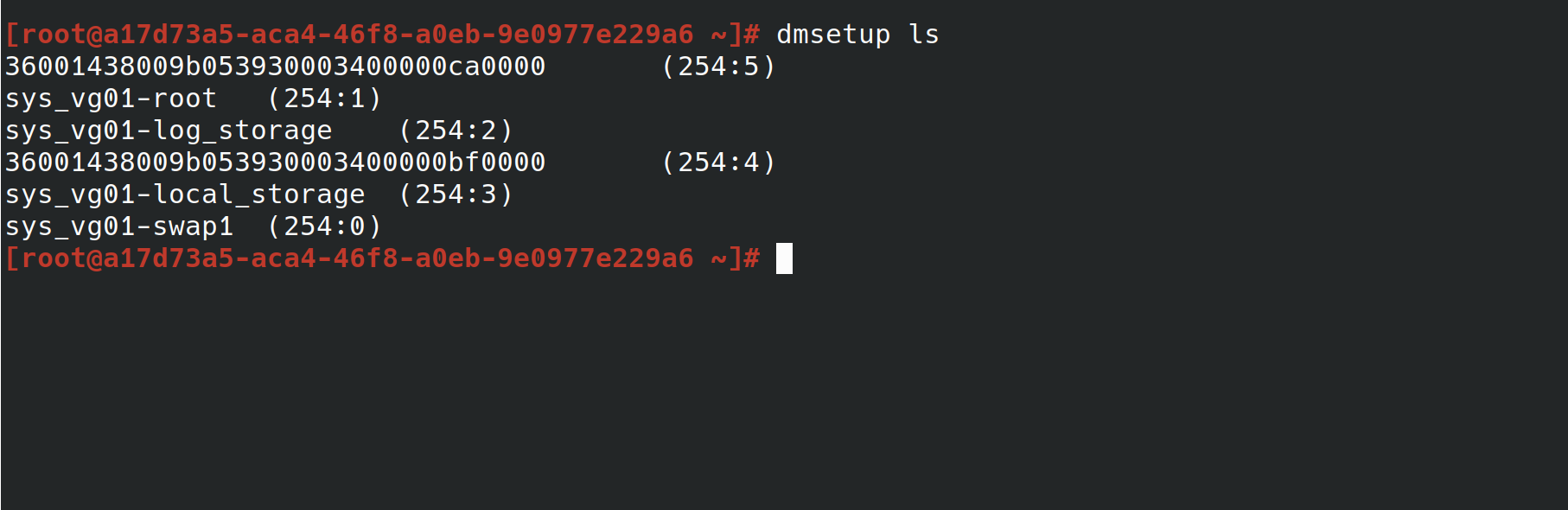

Пример вывода команды dmsetup ls

В приведенном примере (254:5) соответствует устройству /dev/dm-5.


Для просмотра информации о sd-устройствах используется команда:

lsblk -f

В выводе отображаются названия устройств, содержащиеся на них разделы, точку монтирования и т.д.

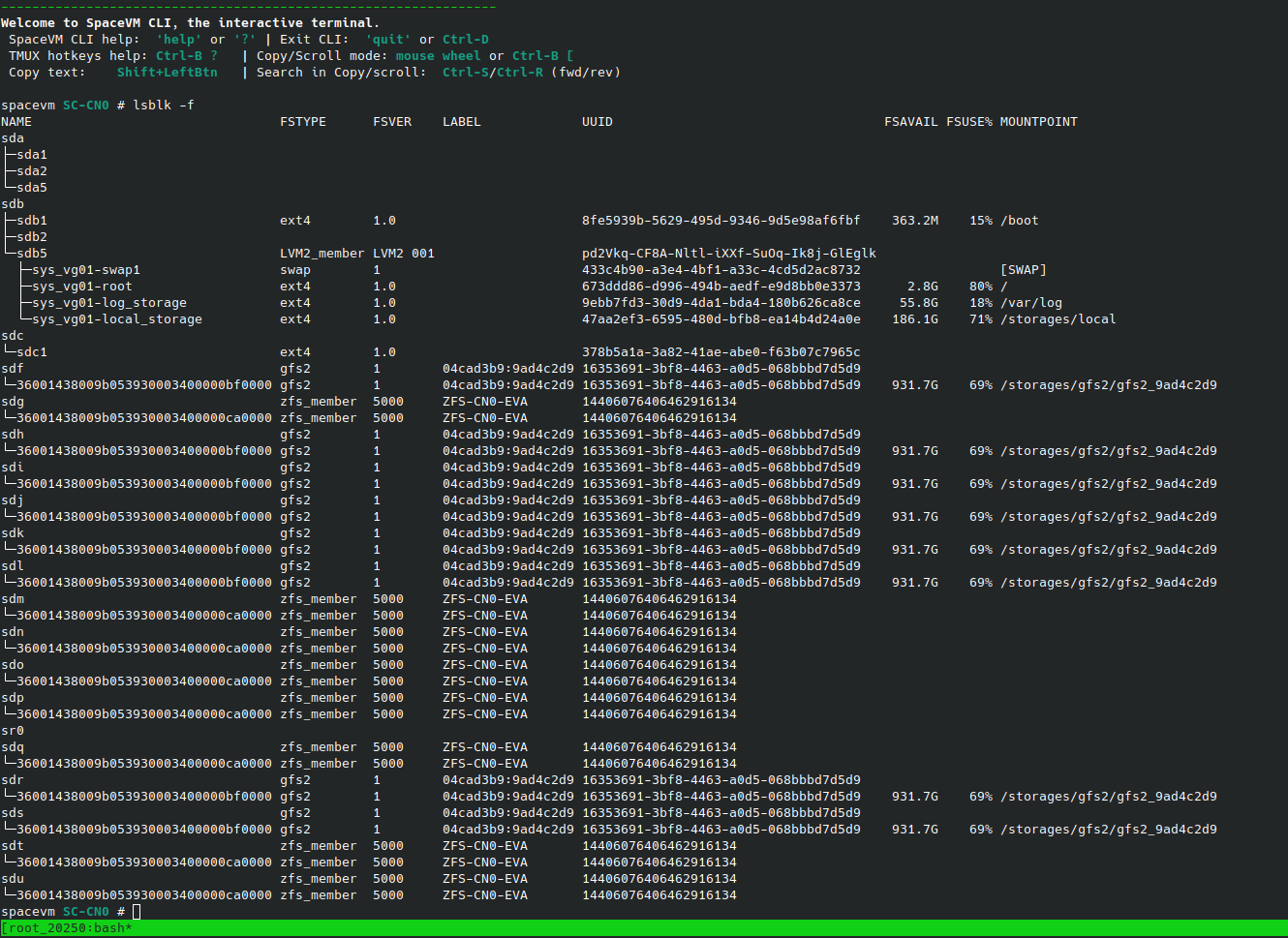

Пример вывода команды lsblk -f


На основе данных полученных данных из вывода команд lsblk -f и dmsetup ls можно сопоставить устройства и их назначение, например:

  • dm-4 — LUN, используемый для пула данных GFS2.
  • sdb — локальный накопитель, содержащий базовые разделы узла SpaceVM.
  • dm-3 — логический раздел LVM с базовым локальным пулом данных узла.

После того как определено имя необходимого устройства, его можно выбрать в меню «Устройства».

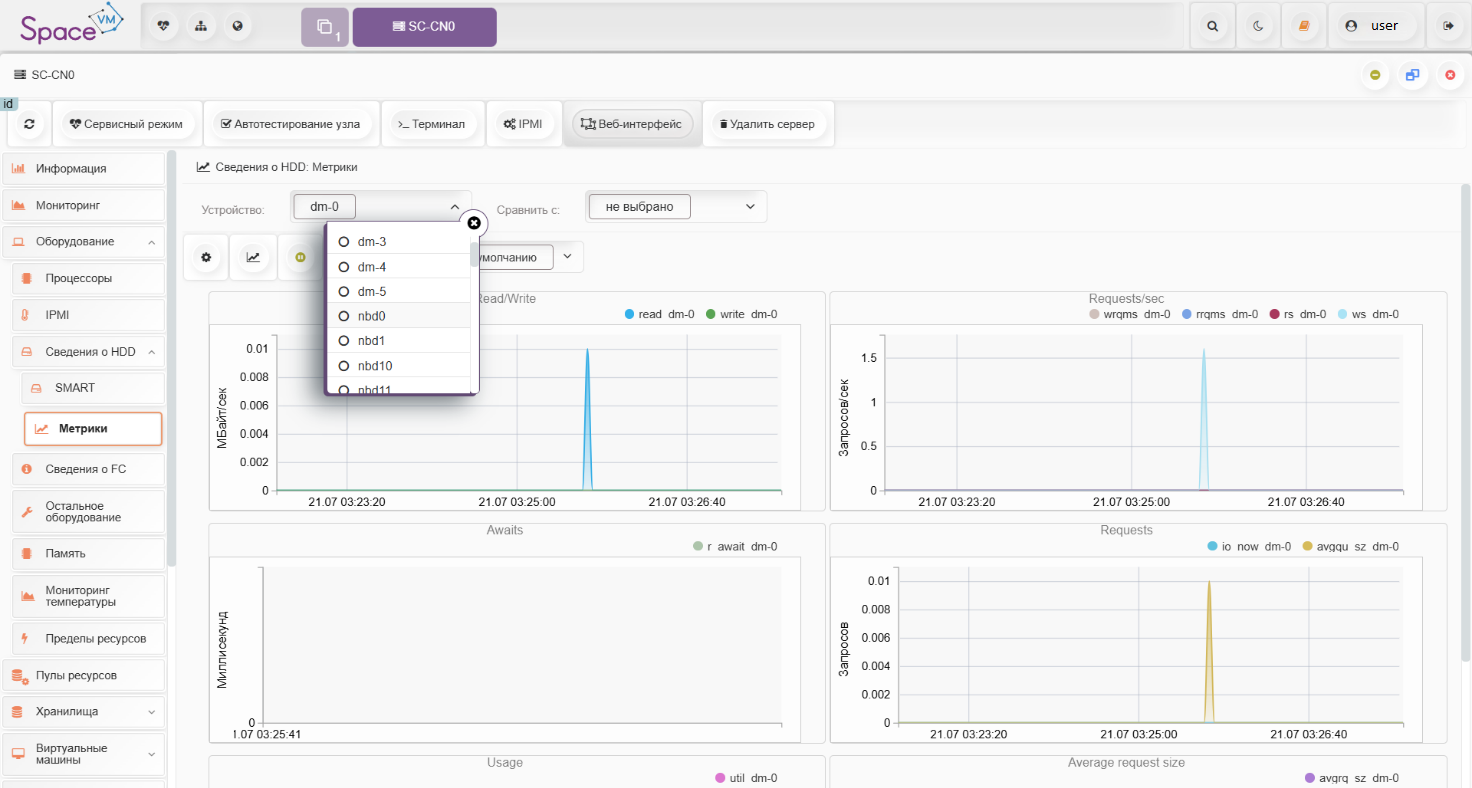

Список устройств в меню «Устройства»



Значения отображаемых метрик

В основной области окна «Метрики» отображается шесть диаграмм, каждая из которых демонстрирует метрики дисковых устройств.


Read/write

Диаграмма показывает скорость чтения и записи на устройство. Единица измерения – Мбайт/с. Отображаются метрики:

  • read – скорость чтения.
  • write – скорость записи.

Requests/sec

Диаграмма отображает количество запросов к устройству. Единица измерения – запросов/с. Отображаются метрики:

  • wrqms – обобщенное количество запросов на запись в секунду.
  • rrqms – обобщенное количество запросов на чтение в секунду.
  • ws – количество запросов на запись в секунду.
  • rs – количество запросов на чтение в секунду.

Awaits

Диаграмма отображает среднее время обработки запросов. Единица измерения – мс. Отображаются метрики:

  • r_await – среднее время обработки запросов на чтение.
  • w_await – среднее время обработки запросов на запись.

Requests

Диаграмма отображает метрики:

  • io_now – текущее количество операций ввода-вывода.
  • avgqu_sz – средний размер очереди (среднее число) запросов к диску.

Usage

Диаграмма отображает метрику утилизации диска:

  • util – процент процессорного времени, в течение которого диску были отправлены запросы ввода-вывода. Единица измерения – «%».

Average request size

Диаграмма отображает метрику:

  • avgrq – средний размер запросов к диску. Единица измерения – Кбайт.
