Настройка сети после установки SpaceVM

Общая информация

В статье рассматривается система со следующими характеристиками:

  • Сервер в роли Controller + Node.
  • Во время установки SpaceVM не были назначены сетевой интерфейс и IP-адрес.

Внимание

Настройка сетей стандартными командами Linux не допускается, так как это может привести к несогласованности сетевых настроек и служебной базы данных.

Примечание

Если во время установки была корректно настроена управляющая сеть «veil-mgmt», возможен доступ к Web-интерфейсу для последующей настройки инфраструктуры. В Web-интерфейсе можно выполнять дальнейшую конфигурацию инфраструктуры: добавлять дополнительные IP-адреса управления, создавать внешние сети для подключения СХД и изоляции трафика служебных сетей (кластерный транспорт, перенос дисков и ВМ), а также создавать агрегированные интерфейсы. Через командную строку доступна только первоначальная настройка сети «veil-mgmt». Первоначальную настройку сети «veil-mgmt» можно выполнить как в процессе установки, так и после её завершения.


Настройка сети после установки

Настройка физического интерфейса

Если во время установки SpaceVM не был назначен сетевой интерфейс, для назначения физического интерфейса по умолчанию необходимо авторизоваться в системе через терминал CLI с помощью IPMI или другим доступным способом. Далее необходимо выполнить следующие шаги:

  1. Просмотреть список доступных физических интерфейсов командой:

    net show ports

  2. Выполнить команду для назначения физического интерфейса:

    net conf ports set-default-port -i «имя_физ_интерфейса»

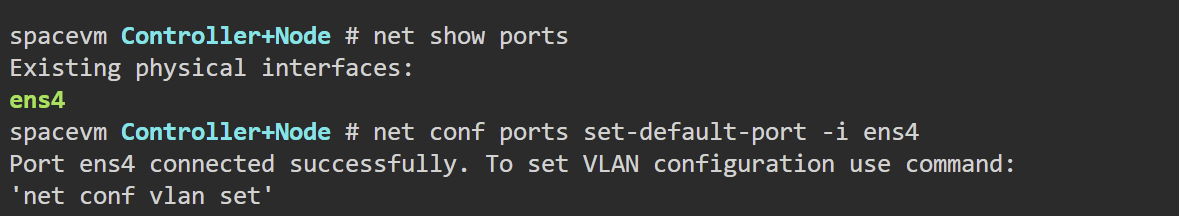

Пример вывода команд



Настройка адресации контроллера

После назначения физического интерфейса по умолчанию необходимо задать сетевые параметры.

В CLI контроллера настроить адресацию с помощью команды net conf ip со следующими аргументами:

  • set-static – задание статического адреса интерфейса управления.
  • ip_address – новый адрес контроллера.
  • subnet_mask – маска подсети.
  • gateway – адрес шлюза.

Пример команды для настройки адресации

net conf ip set-static -i ip_address -m subnet_mask -g gateway

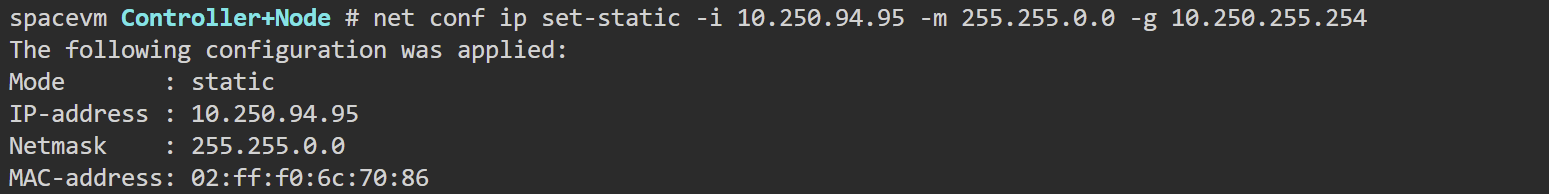

Пример вывода команды для настройки адресации


Если требуется назначить VLAN, необходимо использовать команду CLI net conf vlan set для конфигурации VLAN сетевой подсистемы узла со следующими аргументами:

  • veil-mgmt – имя интерфейса управления.
  • vlan_tag – номер VLAN.

Пример команды для конфигурации VLAN

net conf vlan set -i veil-mgmt -m access -t vlan_tag

Если необходимо задать динамический адрес интерфейса управления, необходимо использовать команду:

net conf ip set-dhcp

Для настройки DNS сетевой подсистемы узла необходимо использовать команду:

net conf dns

Проверка сетевых настроек

После того как были заданы все сетевые настройки, необходимо проверить их корректность командой:

net info

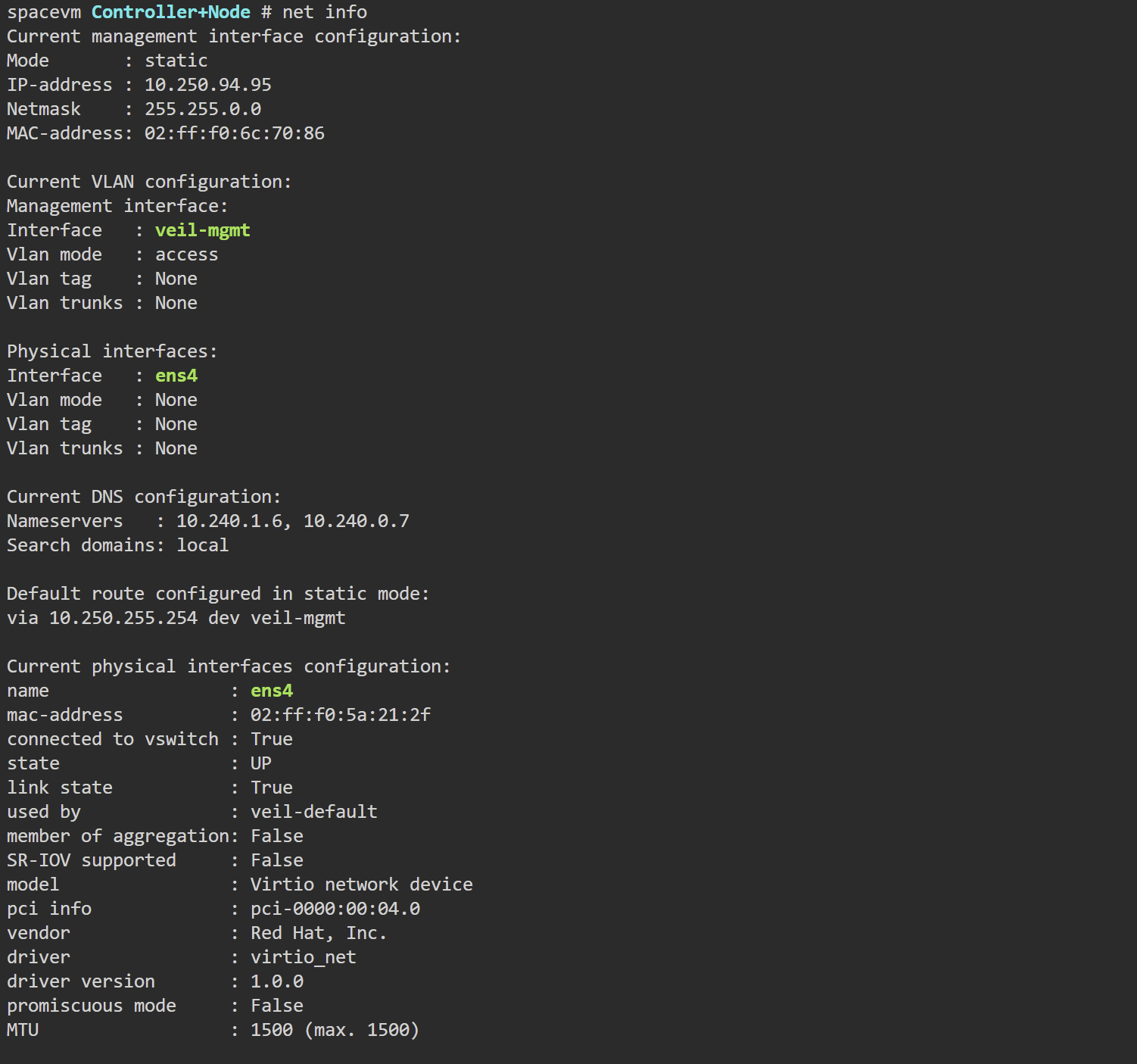

Пример вывода команды конфигурации сети net info


Описание секций примера вывода команды net info

Примечание

Все адреса и значения указаны в качестве примера.

Current management interface configuration.

Секция описывает текущую конфигурацию управляющего интерфейса:

  • Mode: static – режим настройки IP-адреса – статический.
  • IP-address: 10.250.94.95 – IP-адрес назначенный интерфейсу.
  • Netmask: 255.255.0.0 – сетевая маска, определяющая диапазон IP-адресов в подсети.
  • MAC-address: 02:ff:f0:6c:70:86 – MAC-адрес интерфейса, уникальный идентификатор сетевого устройства.

Current VLAN configuration.

Секция описывает текущую конфигурацию VLAN.

  • Management interface: veil-mgmt – имя управляющего интерфейса.
  • Vlan mode: access – режим VLAN access, что означает, что интерфейс подключен к одному VLAN без тегирования.
  • Vlan tag: None – тег VLAN отсутствует, так как режим access не требует тегирования.
  • Vlan trunks: None – VLAN trunks отсутствуют, так как режим access не поддерживает trunks.

Physical interfaces.

Эта секция описывает физические интерфейсы.

  • Interface: ens4 – имя физического интерфейса.
  • Vlan mode: None – режим VLAN не настроен.
  • Vlan tag: None – тег VLAN отсутствует.
  • Vlan trunks: None – VLAN trunks отсутствуют.

Current DNS configuration:

Эта секция описывает текущую конфигурацию DNS.

  • Nameservers: 10.240.1.6, 10.240.0.7 – IP-адреса DNS-серверов, используемых для разрешения доменных имен.
  • Search domains: local – домен поиска, используемый для разрешения коротких имен хостов.

Default route configured in static mode:

Эта секция описывает маршрут по умолчанию, настроенный в статическом режиме.

  • via 10.250.255.254 dev veil-mgmt – маршрут по умолчанию проходит через шлюз с IP-адресом 10.250.255.254 и использует интерфейс veil-mgmt.

Current physical interfaces configuration:

Эта секция описывает текущую конфигурацию физических интерфейсов.

  • name: ens4 – имя физического сетевого интерфейса.
  • mac-address: 02:ff:f0:5a:21:2f – MAC-адрес интерфейса.
  • connected to vSwitch: True – состояние подключения интерфейса к виртуальному коммутатору. True означает, что интерфейс подключен к виртуальному коммутатору.
  • state: UP – состояние интерфейса. UP означает, что интерфейс активен и готов к передаче данных.
  • link state: True – состояние ссылки. True означает, что физическое соединение активно.
  • used by: veil-default – интерфейс используется агрегацией с именем veil-default.
  • member of aggregation: False – интерфейс не является членом агрегации.
  • SR-IOV supported: False – Поддержка технологии SR-IOV отключена.
  • model: Virtio network device – модель сетевого устройства.
  • pci info: pci-0000:00:04.0 – информация о PCI устройства.
  • vendor: Red Hat, Inc. – производитель устройства.
  • driver: virtio_net – драйвер, используемый для управления устройством.
  • driver version: 1.0 – версия драйвера.
  • promiscuous mode: False – режим promiscuous отключен. Интерфейс будет принимать только те пакеты, которые предназначены для него.
  • MTU: 1500 (max: 1500)MTU интерфейса 1500 байт. Указывает на максимальный размер пакета, который может быть передан через интерфейс.

Завершение настройки

После завершения настройки сети возможен переход по IP-адресу интерфейса управления в Web-интерфейс для дальнейшей настройки и управления инфраструктурой.
